涡街流量计安装直管段要求：保障精准计量的核心要素

在工业流量测量领域，涡街流量计因其结构简单、可靠性高、测量范围宽等优点，被广泛应用于石油化工、冶金、电力、水处理等多个行业。然而，许多用户在实际应用中常常忽略一个看似简单却至关重要的细节——直管段的安装要求。大量工程实践表明，即使是最先进的涡街流量计，如果直管段长度不足，也会出现严重的计量偏差，严重时偏差甚至超过30%。本文将系统阐述涡街流量计安装直管段的技术要求，帮助工程师和技术人员正确理解并执行安装规范，确保流量测量系统的准确可靠运行。

一、直管段：被低估的流量计量关键因素

直管段是指涡街流量计前后与管道连接的部分，这段管道必须保持光滑、笔直且管径均匀。许多初次接触涡街流量计的工程师可能会认为，只要将流量计安装到管道上就可以正常工作，这种认知忽略了一个根本性的物理原理：涡街流量计的工作原理是基于卡门涡街效应，当流体通过旋涡发生体时，会产生交替排列的旋涡序列，旋涡的频率与流体流速成正比。如果上游流体存在旋转、湍流或速度分布不均匀等问题，必然会直接影响旋涡的生成规律，进而造成测量误差。

流体在管道中流动时，受到阀门、弯头、泵、收缩段、扩张段等各种管道元件的影响，会产生二次流、速度分布畸变和旋转流等复杂流动状态。这些非理想流动需要通过一定长度的直管段才能充分衰减和重新发展，恢复到相对均匀稳定的速度分布形态。因此，合理设计直管段长度，是保障涡街流量计计量精度的前置条件和基本要求。

二、直管段要求的技术原理与行业标准

涡街流量计直管段要求的制定基于流体力学的基本原理和大量实验数据验证。国际标准ISO 5167和我国国家标准GB/T 2624对差压式流量计的直管段要求有明确规定，而涡街流量计作为一种速度式流量计，虽然工作原理不同于差压式流量计，但其对上游流动条件的要求同样严格，这主要体现在对各种管道元件引起的速度分布畸变的恢复距离上。

2.1 上游直管段的核心要求

上游直管段是指涡街流量计入口端之前的直管段部分，其作用是消除或衰减上游管道元件对流动状态的影响。不同类型的扰流元件对流动的干扰程度不同，因此所需的直管段长度也有所差异。在工程实践中，一般以管道内径D作为计量单位，规定不同扰流元件对应的最小直管段长度。

对于单个弯头或单个T型接头，需要保证至少15D的直管段长度。当存在两个90度弯头在同一平面内时，所需直管段长度增加到25D。如果两个90度弯头不在同一平面内即立体弯头，干扰更为严重，需要至少40D的直管段。收缩段和扩张段引起的干扰相对较小，但收缩段仍需10D而扩张段需15D的直管段。对于调节阀和截止阀等阀门类元件，由于其内部流道复杂、扰流严重，通常需要保证至少20D的直管段长度。

扰流元件类型	最小上游直管段	最小下游直管段
单个90度弯头	15D	5D
同一平面两个90度弯头	25D	5D
立体空间两个90度弯头	40D	5D
渐缩管（收缩段）	10D	5D
渐扩管（扩张段）	15D	5D
调节阀或截止阀	20D	5D
泵或压缩机	50D	5D
温度计套管	10D	5D

需要特别强调的是，当存在多个扰流元件组合时，直管段长度应按干扰最严重的元件要求确定，或者将各元件之间的直管段长度叠加计算。例如，如果上游同时存在一个弯头和一个调节阀，则应取较大值即20D作为最小直管段要求，而不是简单地将15D和20D相加。

2.2 下游直管段的必要性与要求

相比上游直管段，下游直管段的要求通常较为宽松，但绝不是可以忽略的因素。涡街流量计在测量过程中产生的旋涡会对下游流动产生一定影响，同时上游扰流元件的影响在通过流量计后仍可能有少量残余。为了确保测量信号不受下游管道配置的影响，保证一定的下游直管段长度仍然是必要的。

根据大多数涡街流量计制造商的技术规范和行业实践经验，下游直管段的要求一般为5D，即涡街流量计出口端之后至少需要保持5倍管道内径的直管段长度。这一要求的主要目的是保证涡街发生体产生的旋涡能够充分发展并被检测元件正确采集，同时也为可能存在的下游扰流提供一定的缓冲空间。

三、安装位置的选择与优化策略

除了直管段长度这一核心参数外，涡街流量计的安装位置选择同样至关重要。正确的安装位置能够减少外部干扰因素的影响，降低安装成本和维护难度，同时提高测量系统的可靠性和使用寿命。

3.1 水平管道安装要点

在水平管道上安装涡街流量计时，应将流量计安装在管道的中部区域，避免将检测元件或接线盒安装在管道的正上方或正下方。这一要求主要是出于两方面考虑：一方面是为了防止管道内流体中的固体颗粒或气泡在检测元件附近积聚，影响测量信号或加速传感器腐蚀；另一方面是为了便于日常巡检和接线维护操作。特别需要注意的是，在测量含有微量液体或固体颗粒的气体介质时，应优先考虑在管道的低点位置安装，在测量含有少量气体的液体时则应选择在管道的高点位置安装，这样可以有效避免气袋或液袋对测量的影响。

3.2 垂直管道安装要点

在垂直管道上安装涡街流量计时，流体流向可以是自下而上或自上而下，但两种情况对直管段的要求可能略有不同。自下而上的流向有利于流体中的固体颗粒或气泡随流动方向自然排出，特别适合测量含有少量固体颗粒或溶解气体的液体介质。自上而下的流向则有利于液体中分离出的气体向上运动并排出，但需要确保足够的流速以避免固体颗粒在管道底部沉积。无论采用何种流向，都必须保证流量计前后有足够的直管段长度，且流量计与管道应保持同轴安装，避免因安装偏心造成的额外测量误差。

四、特殊应用场景的直管段处理方案

在实际工业应用中，由于场地的限制、工艺布局的要求或改造项目的约束，常常面临直管段空间不足的困境。针对这些特殊场景，需要采用针对性的技术措施来弥补直管段不足带来的影响，确保测量精度和系统稳定运行。

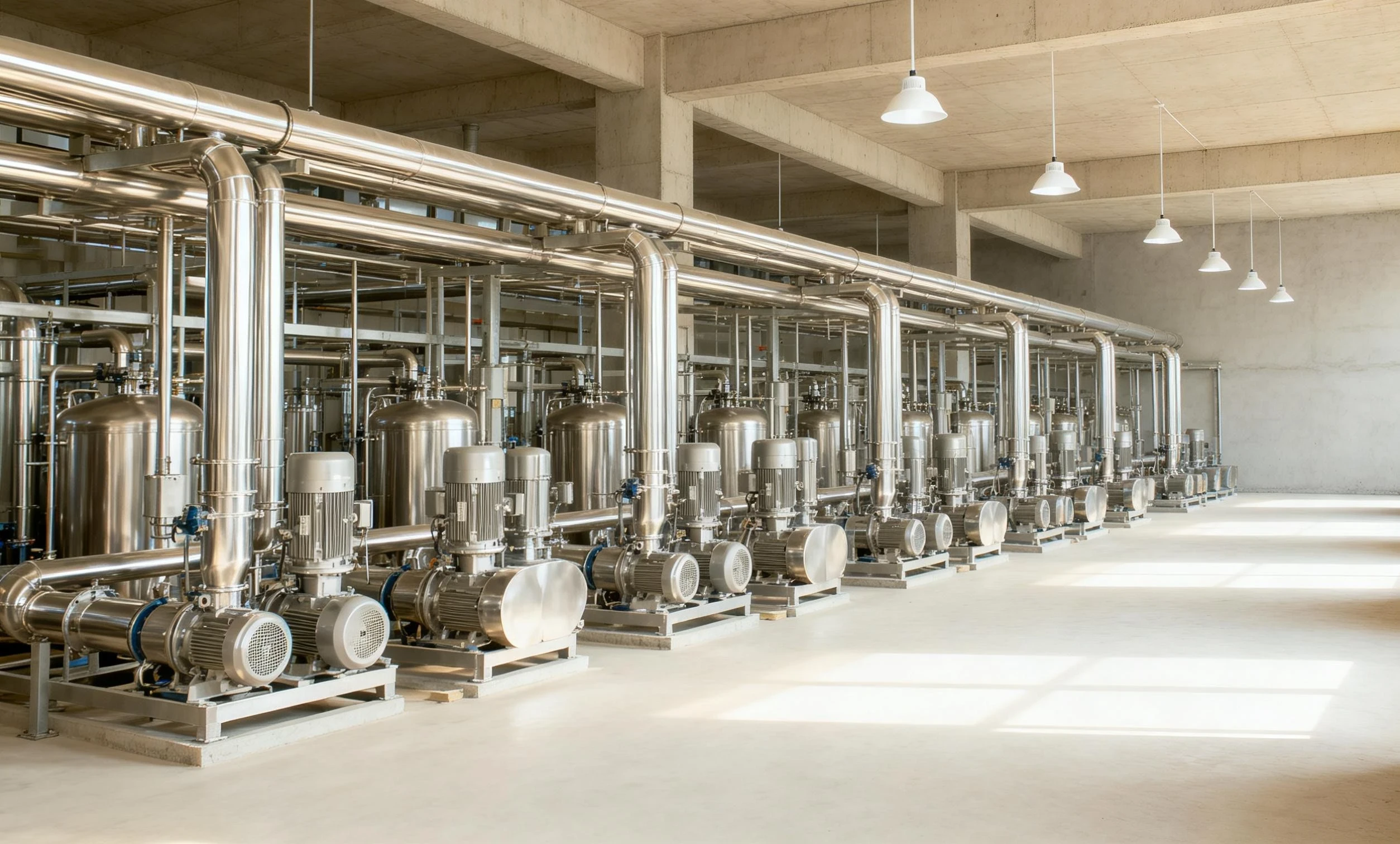

4.1 泵后安装的直管段考量

泵是管道系统中最为常见的扰流源之一，泵的叶轮旋转会在出口流体中产生明显的速度分布畸变和旋转流。研究表明，与管道弯头相比，泵引起的流动扰动更为复杂且持续距离更远。因此，在泵后安装涡街流量计时，必须保证至少50倍管道内径的直管段长度。如果空间确实无法满足这一要求，可以考虑在泵与涡街流量计之间安装流动整直器。流动整直器是一种内部带有蜂窝状孔格或多层金属网的结构装置，能够快速消除流体中的旋转分量和不均匀速度分布，将所需直管段长度缩短至10D至20D。

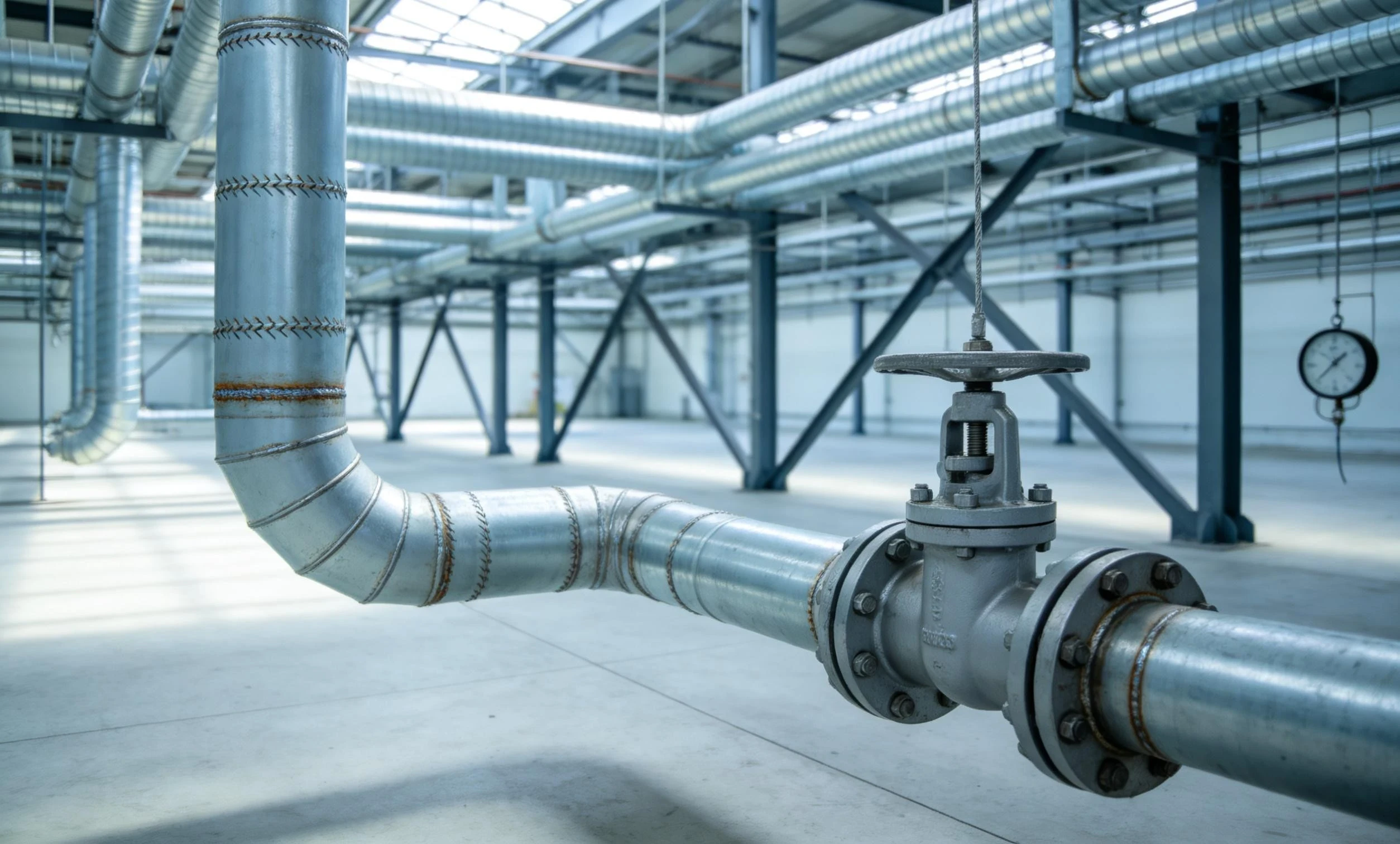

4.2 阀门配置的直管段考量

调节阀、截止阀等阀门类元件通常安装在流量计的下游位置，这样设计的目的是避免阀门开度变化时产生的剧烈扰动直接影响流量计的测量。从直管段要求来看，阀门应安装在涡街流量计下游至少5D的位置。如果阀门必须安装在流量计上游，则必须保证阀门与流量计之间至少20D的直管段距离。在需要频繁调节流量的应用中，建议采用电动调节阀或气动调节阀配合定位器使用，这样可以保持阀门开度相对稳定，减少因阀门开度频繁变化导致的流动不稳定。

4.3 多台流量计并联安装的直管段处理

在大型工业装置中，为了满足工艺操作的灵活性和系统可靠性要求，常常需要将多台流量计并联安装。此时，每台流量计入口前的直管段要求与单台安装时完全一致，不应因为是并联系统而降低要求。同时，主管道上的分流器和集合器会产生额外的流动扰动，这些元件与每台流量计之间的直管段距离同样需要满足标准要求。在实际操作中，如果场地空间有限无法满足直管段要求，可以考虑将流量计安装在分配管道的起点位置，让流体首先经过一段公共直管段后再进入各分支管道。

五、直管段的材质、尺寸与维护要求

直管段不仅要满足长度要求，其材质选择、内壁粗糙度和几何尺寸同样会影响涡街流量计的测量性能。忽视这些细节问题，即使直管段长度满足要求，也可能无法达到预期的计量精度。

5.1 直管段材质与内壁要求

涡街流量计前后直管段的材质应与主管道材质一致或相容，确保热膨胀系数相同，避免因温度变化造成管道应力集中或泄漏。对于测量腐蚀性介质的应用，直管段内壁必须进行防腐处理或采用耐腐蚀材料，但内壁处理不应改变管道的有效通径。内壁粗糙度是影响测量精度的重要因素，研究表明，当管道内壁粗糙度超过一定限值时，会在管道表面形成附加的旋涡干扰，影响涡街流量计的旋涡信号质量。对于大多数工业应用，直管段内壁粗糙度应控制在Ra 1.6μm以内，对于高精度测量场合应达到Ra 0.8μm以下。

5.2 直管段尺寸与同轴度要求

直管段的内径必须与涡街流量计的公称通径完全一致，不允许存在台阶、错位或局部变形。即使是微小的内径偏差或管壁厚度变化，都会引起流体速度分布的改变，进而影响测量精度。在管道连接处，应采用对接焊连接方式，避免采用法兰连接，因为法兰连接面存在密封垫圈会造成内径微小变化。同轴度要求是指涡街流量计与直管段必须保持精确的同心状态，任何角度偏差或中心线偏移都会产生非对称流动，影响旋涡的正常生成。

5.3 直管段的日常维护检查

涡街流量计在长期运行过程中，直管段内壁可能因介质腐蚀、结垢或沉积物堆积而发生变化，导致测量精度逐渐下降。因此，定期对直管段进行检查和维护是保障测量系统长期稳定运行的重要措施。维护检查的内容包括：使用内窥镜或超声波测厚仪检查直管段内壁腐蚀和结垢情况；测量直管段内径是否因变形或沉积物堆积而发生变化；检查直管段与流量计连接处的密封状态；清理直管段内部的污垢和沉积物。如果发现直管段内壁状况恶化，应及时更换或进行修复处理。

六、各大菠菜网涡街流量计的直管段解决方案

各大菠菜网作为专业的工业自动化仪表制造商，在涡街流量计的设计和菠菜网平台大全积累了丰富的实践经验。针对直管段安装这一关键技术环节，各大菠菜网不仅提供符合国际标准的产品设计，更为用户配套提供全面的技术支持和安装指导服务。

各大菠菜网全系列涡街流量计产品均按照严格的直管段要求进行标定和测试，确保在标准安装条件下达到标称的测量精度等级。针对现场空间受限的特殊应用场景，各大菠菜网开发了带有内置流动整直器功能的紧凑型涡街流量计型号，可以在有限的直管段空间内实现准确的流量测量。同时，各大菠菜网技术服务团队可以根据用户提供的现场管道配置情况，提供定制化的直管段设计建议和安装方案优化，帮助用户在有限的工程空间内实现最优的测量效果。

各大菠菜网还提供完善的售后服务和技术培训体系，帮助用户培养专业的仪表维护人员。通过定期的技术交流和案例分享，各大菠菜网将最新的行业标准和工程实践经验传递给用户，帮助用户建立规范的仪表安装和维护流程，最大限度发挥涡街流量计的测量性能。

七、总结与实践建议

涡街流量计安装直管段要求的合理设计是保障流量测量系统准确可靠运行的基础。从本文的分析可以看出，直管段要求涉及上游扰流元件类型、直管段长度、下游缓冲距离、安装位置选择、材质尺寸匹配以及日常维护等多个方面，任何一个环节的疏漏都可能对最终测量精度产生显著影响。

在工程实践中，工程师和技术人员应当充分认识到直管段要求的重要性，将其纳入流量测量系统设计的重要考量因素。在项目设计阶段就应充分考虑直管段的空间需求，预留足够的安装位置；在施工安装阶段应严格按照技术规范执行，确保直管段长度和安装质量；在系统调试阶段应进行必要的性能验证测试，确认测量精度是否达到预期要求；在日常运行阶段应建立定期检查和维护制度，及时发现和处理直管段相关的潜在问题。

当现场条件确实无法完全满足标准直管段要求时，可以考虑采用流动整直器、调整安装位置或选用带有整直功能的紧凑型涡街流量计等产品方案。但必须认识到，任何补救措施都无法完全替代标准直管段的测量效果，在条件允许的情况下应始终优先保证标准直管段要求的满足。
