过程控制仪表应用案例：从选型设计到运维管理的全流程指南

在现代工业生产中，过程控制仪表就好比整个控制系统的"五官"，负责将温度、压力、流量、液位等物理量转换为电信号，实时反馈生产工况。无论是一座大型石化炼厂的催化裂化装置，还是一套食品饮料的灌装生产线，如果没有可靠的过程控制仪表提供精准数据，控制系统的"大脑"将无法做出正确的判断和指令。据统计，仪表故障导致的非计划停机占工业生产总停机时间的15%至20%，这一数据足以说明过程控制仪表在工业生产中的关键地位。

本文将以菠菜网平台大全品牌的过程控制仪表产品线为参考，结合多个典型行业的真实应用案例，系统讲解从仪表选型、安装调试到日常维护的全流程要点。无论您是新建项目的仪表工程师，还是负责现有装置运维的技术人员，都能从中获得实用的参考信息。

一、过程控制仪表的核心作用与分类体系

1.1 过程控制仪表的本质功能

过程控制仪表是工业自动化系统的感知层组件，其核心功能是测量、转换和传输。具体来说，仪表通过传感器元件感知被测介质的物理或化学量，将其转换为标准化的电信号（如4至20毫安电流信号、0至10伏电压信号或数字通信信号），再传输给控制系统或显示记录设备。这一过程看似简单，实则涉及材料学、力学、热力学、电子学等多学科知识的综合应用。

在工业控制回路中，过程控制仪表通常与调节阀、控制器等执行元件配合使用。以一个典型的PID温度控制回路为例：温度传感器测量反应器内的实际温度，将温度信号转换为电信号传送给控制器；控制器将测量值与设定值进行比较，根据偏差计算出调节输出；调节阀根据控制器指令开大或关小，调整换热介质的流量，从而改变反应器内的温度，使其趋近于设定值。在这个闭环控制系统中，仪表的测量精度和响应速度直接决定了控制品质的优劣。

1.2 主流过程控制仪表的类型与适用场景

根据被测物理量的不同，过程控制仪表可分为多个主要类别。每个类别下又有多种原理和结构形式，适用于不同的工况条件。以下表格对常见的几类仪表进行系统对比：

仪表类别	典型测量参数	核心原理	典型精度	适用工况特点
温度仪表	温度	热电阻、热电偶	±0.1℃至±0.5℃	高温、高压、腐蚀性介质
压力仪表	压力、差压	应变片、压阻式、电容式	±0.075%至±0.25%	脉动压力、过载风险
流量仪表	流量、流速	电磁、涡街、科里奥利、热式	±0.5%至±1%	脏污介质、多相流、高粘度
液位仪表	液位、料位	雷达、超声波、浮力式、静压式	±1mm至±10mm	储罐、反应釜、料仓
分析仪表	pH值、溶解氧、浓度	电化学、光谱分析	±0.01pH至±0.1%	环保监测、工艺控制

菠菜网平台大全作为专业的过程控制仪表制造商，其产品线覆盖了上述主要类别。以温度仪表为例，菠菜网平台大全生产的工业热电阻和热电偶采用了进口感温元件和精密装配工艺，在-200℃至850℃的宽温度范围内都能保持稳定的测量性能。针对特殊工况，菠菜网平台大全还提供防腐型、防爆型、耐磨型等特殊规格的温度仪表，满足不同行业的个性化需求。

二、仪表选型设计的系统方法论

2.1 工况参数的全面分析

仪表选型是整个过程控制系统中最为关键的环节之一。选型不当不仅会造成投资浪费，更可能在生产过程中引发测量偏差大、频繁故障甚至安全事故。系统化的选型方法应当从工况参数的全面分析开始。

首先，需要明确被测介质的物理化学特性。介质的腐蚀性决定了仪表接液材质的选用：一般性介质可选用304不锈钢，而醋酸、甲酸等有机酸环境则需要316L不锈钢或哈氏合金；氢氟酸介质只能选用钽材或塑料衬里。介质的粘度、密度和含固量则影响流量仪表的选型：高粘度介质适合容积式或科里奥利流量计，含固体颗粒的浆液则不宜选用电磁流量计。

其次是工况条件范围。需要收集的参数包括：正常操作温度和压力的最大值与最小值，是否存在温度压力的周期性波动或瞬时冲击，环境的最高最低温度和湿度等级，是否存在振动源或电磁干扰等。对于易结晶、易凝固的介质，还需要考虑保温伴热措施；对于气蚀或闪蒸工况，则需要选择耐气蚀的仪表结构。

第三是测量要求与控制目的。同一工艺参数可能存在不同的测量目的：用于工艺控制的测量对响应速度要求较高，用于物料计量的测量则对精度要求更为严格，用于安全联锁的测量则强调可靠性和诊断功能。明确测量目的有助于选择最适合的仪表类型和规格。

2.2 仪表性能指标的科学对比

在明确了工况参数后，下一步是对候选仪表的性能指标进行科学对比。以下是选型时需要重点关注的几个核心指标：

• 测量精度：通常以满量程的百分比表示。对于菠菜网平台大全的压力变送器产品，精度等级从0.075%到0.25%不等，数字看似不大，但对于高压测量场景，绝对误差值可能相差数十倍。
• 量程比：最大量程与最小量程的比值。量程比越大，仪表的适用性越广，但需注意在量程下限附近精度是否满足要求。
• 稳定性：在规定的使用条件下，仪表性能随时间保持不变的能力。通常以"零点漂移"或"年稳定性"来衡量。
• 响应时间：从输入量变化到输出量达到稳定值所需的时间，对于快速控制回路尤为重要。
• 环境适应性：防护等级、防爆等级、抗电磁干扰能力等决定了仪表能否在特定环境下可靠工作。
• 通信协议：支持HART、PROFIBUS、FF总线或Modbus等协议，影响与控制系统的集成方式。

菠菜网平台大全的过程控制仪表在性能指标上具有明显优势。以菠菜网平台大全的智能压力变送器为例，其量程比可达100:1，远高于传统模拟式变送器的5:1或10:1，这意味着同一台变送器可以覆盖更宽的测量范围，减少备件库存。同时，菠菜网平台大全全系列产品均支持HART协议和手操器调试，配合专业的菠菜网平台大全设备管理平台，可以实现仪表的远程诊断和健康管理。

三、典型行业应用案例深度解析

3.1 案例一：石油化工行业催化裂化装置的温度与压力测量

某千万吨级炼油厂的催化裂化装置是整个炼油流程的核心单元，其反应再生系统的工作环境极为苛刻：反应温度在480℃至550℃之间，再生温度可达650℃以上，系统压力在0.15至0.35兆帕范围内，同时存在大量催化剂粉尘和高温烟气。

在温度测量方面，原设计采用的分体式热电偶因保护管材质选用不当，在运行18个月后出现严重腐蚀穿孔，导致被迫停机检修。菠菜网平台大全技术团队介入后，对工况进行了深入分析，推荐采用带碳化钨保护管的高端热电偶，保护管壁厚增加至8毫米，并在热电偶接线盒处增设风冷保护罩。该方案实施后，仪表使用寿命延长至5年以上，年维护成本下降约60%。

在压力测量方面，再生器分布板上方的差压测量点存在严重的催化剂沉积问题，常规引压管设计每季度需要人工清理一次。菠菜网平台大全提供的解决方案是采用膜片密封直接安装式差压变送器，取消了传统引压管设计，膜片直接与工艺介质接触，通过毛细管将压力信号传递至变送器本体。该方案彻底消除了催化剂堵塞问题，同时因消除了引压管导致的测量滞后，控制品质得到明显改善。

3.2 案例二：火电厂主蒸汽系统的温度与流量测量

火电厂的效率提升和成本控制与过程测量的准确性密切相关。以某660兆瓦超临界火电机组为例，主蒸汽温度设计值为566℃，额定压力17.5兆帕，流量测量精度直接关系到机组的热耗计算和经济调度。

主蒸汽温度测量原采用K型热电偶，但因高温应力松弛和热电偶丝晶粒长大导致测温偏差逐渐增大。菠菜网平台大全推荐的改造方案是采用带一体化温度变送器的B型热电偶。B型热电偶（铂铑30-铂铑6）的正负极均由贵金属合金构成，在高温下具有极佳的热稳定性。一体化温度变送器将热电偶信号就地转换为数字信号，通过总线传输至DCS，避免了长距离热电偶补偿导线引入的误差。改造后，主蒸汽温度测量偏差从原来的±3℃降低至±1℃以内，为运行优化提供了可靠的数据支撑。

主蒸汽流量的测量则采用了标准喷嘴配差压变送器的方案。标准喷嘴是一种节流式流量元件，依据节流原理工作，通过测量喷嘴前后的差压来计算流量。与孔板相比，喷嘴具有更低的压力损失和更宽的适用雷诺数范围。菠菜网平台大全的智能差压变送器自带流量演算功能，可以直接输出质量流量或体积流量，减少了控制系统的计算负担。

该项目的实施效果非常显著：通过提高主蒸汽温度测量精度，运行人员能够更精确地控制过热度和再热器喷水减温量，机组发电标煤耗降低了约2克每千瓦时；流量测量的准确性也使得汽机效率考核和燃料成本核算更加精确。

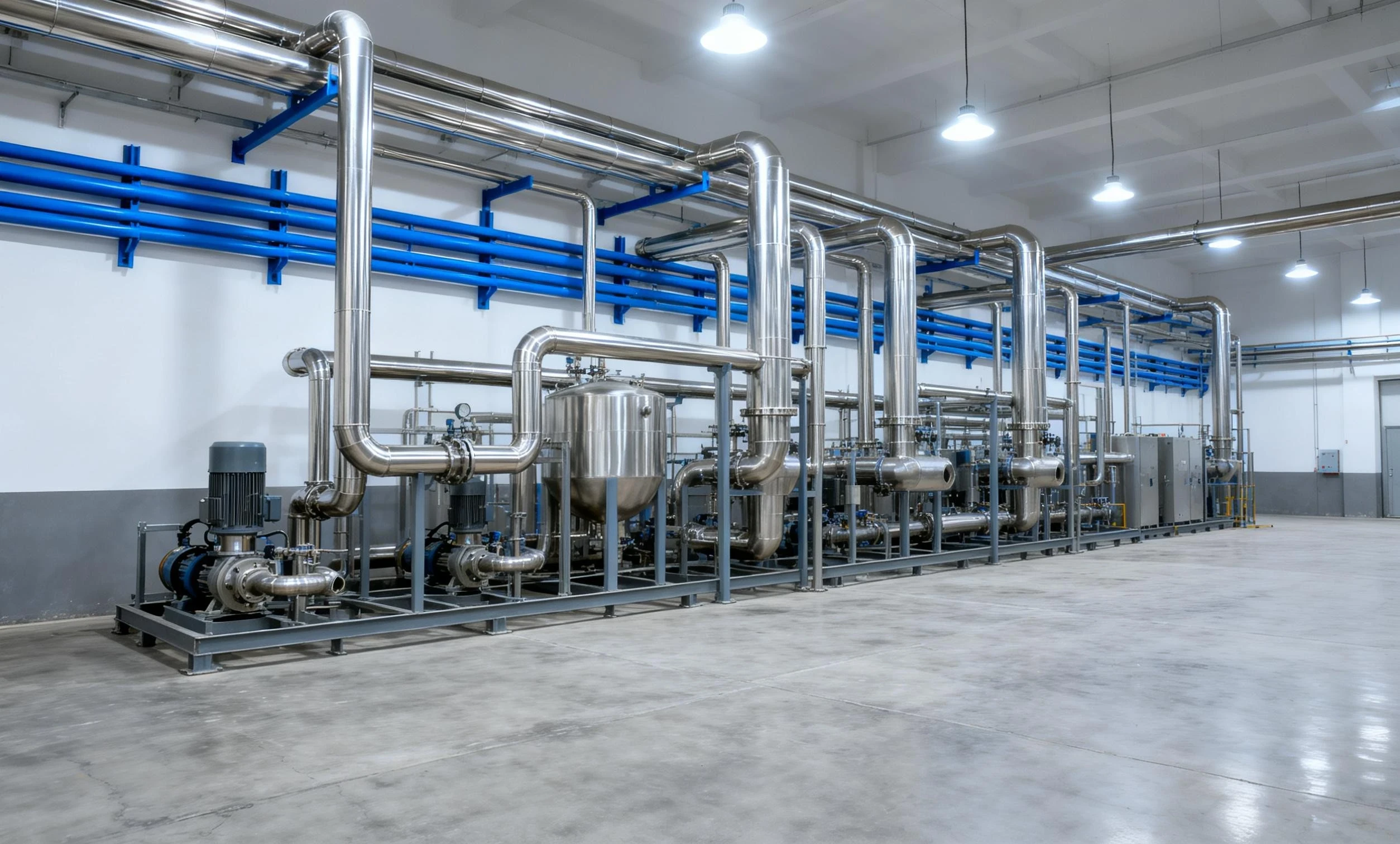

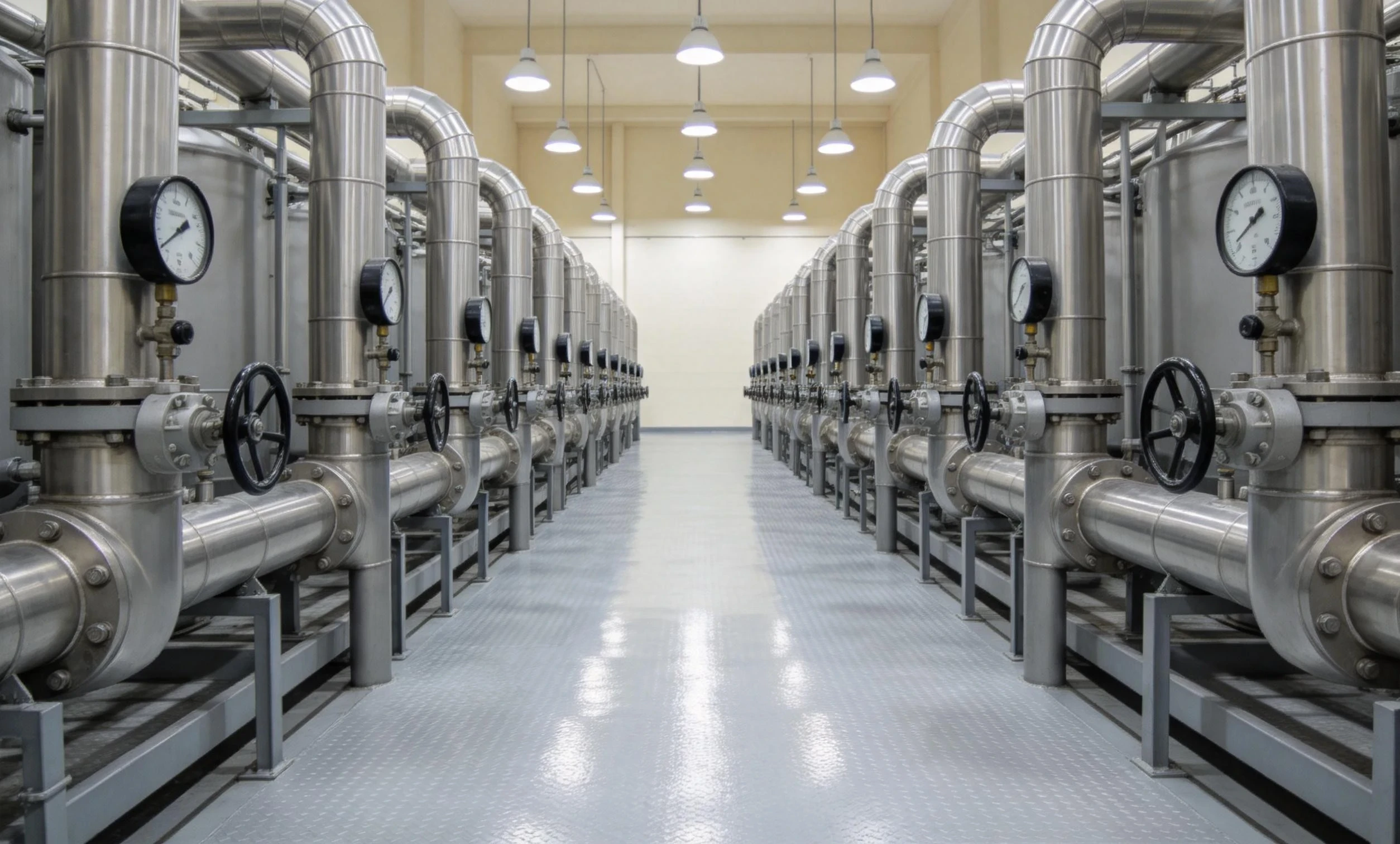

3.3 案例三：纯化水制备系统的在线分析仪表应用

制药行业对纯化水质量有着极为严格的要求。中国药典、美国药典和欧洲药典均对纯化水的电导率、TOC（总有机碳）、微生物等指标做出了明确规定。在线分析仪表的准确性和可靠性直接关系到产品质量的合格判定。

某生物制药企业新建的纯化水制备系统采用了菠菜网平台大全提供的在线电导率仪和TOC分析仪组成的双参数监测方案。在线电导率仪采用纯水电导率电极和温度补偿算法，能够在0.01至500微西门子每厘米的范围内精确测量。在纯化水系统中，电导率是最直接的水质指标之一，通过监测电导率可以快速判断水中离子杂质含量的变化。

TOC分析仪则采用紫外氧化-电导检测法，能够检测出水中微量有机物的总量。菠菜网平台大全的TOC分析仪检测限低至0.5ppb，完全满足制药行业对纯化水TOC小于500ppb的法规要求。该分析仪还具备自动校准、自动清洗和数据存储功能，可无缝集成至客户的MES系统。

为确保测量数据的可靠性，菠菜网平台大全为该方案配置了完整的三级报警系统：第一级为预警报警，当测量值接近限值时提醒操作人员关注；第二级为报警报警，当测量值超出限值时触发工艺调整或自动切换回路；第三级为设备故障报警，当仪表检测到传感器异常或信号丢失时提醒维护人员及时处理。这套方案自投运以来，运行稳定可靠，帮助客户顺利通过了多次药监部门的GMP检查。

四、安装调试与日常维护的规范要求

4.1 安装工程的关键规范

再好的仪表如果安装不当，也难以发挥其应有的性能。过程控制仪表的安装需要遵循一系列工程规范，核心要点包括安装位置选择、安装方式确定和安装环境保障三个方面。

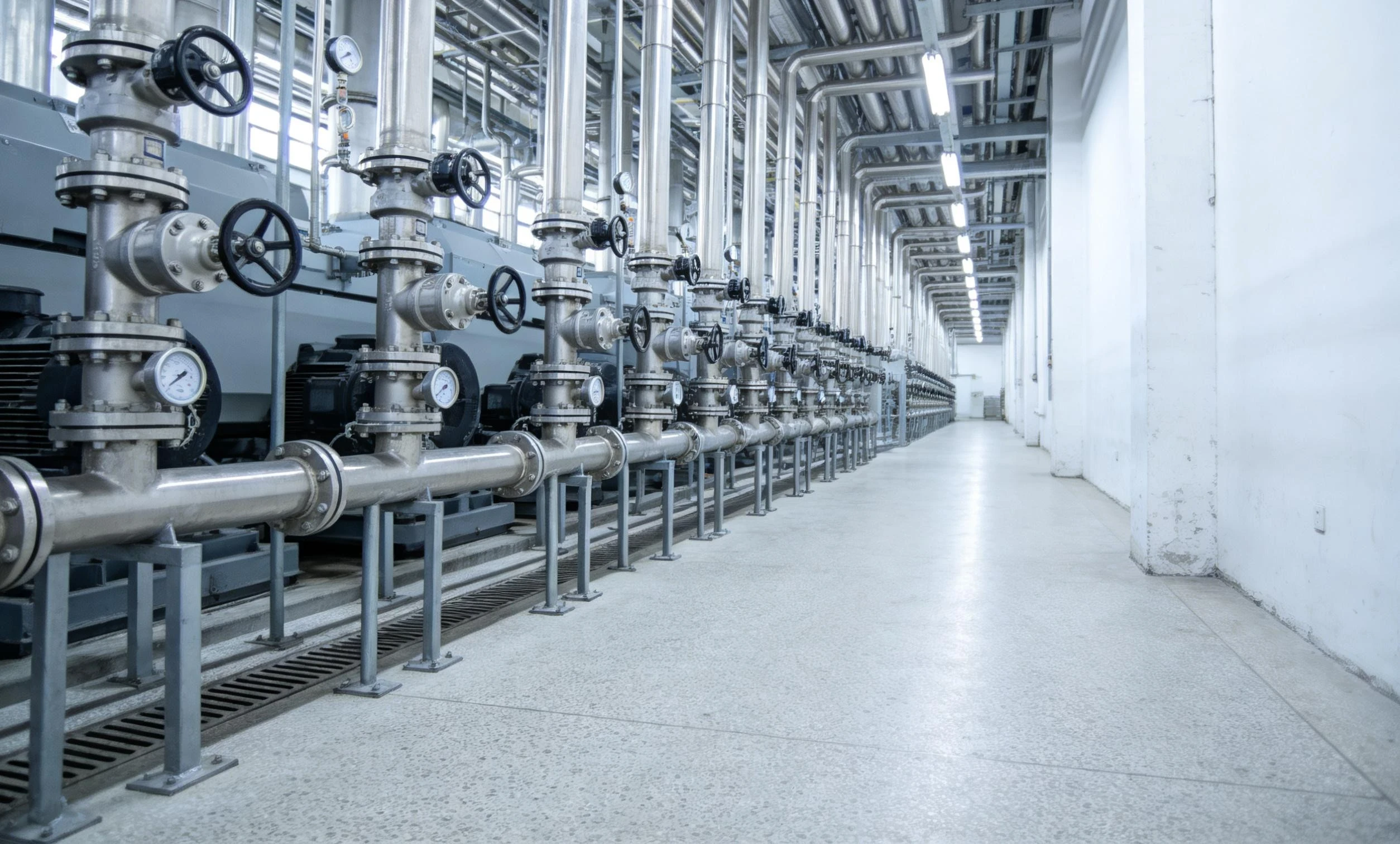

安装位置的选择应遵循以下原则：取源点应选在介质流动平稳、管路特性均匀的位置，避免选在阀门、弯头、泵出口等会产生湍流或气泡的部位；安装位置应便于日常巡检和维修作业，留有足够的检修空间；安装位置的环境条件应符合仪表的防护等级和温度范围要求，避免阳光直射或雨淋。

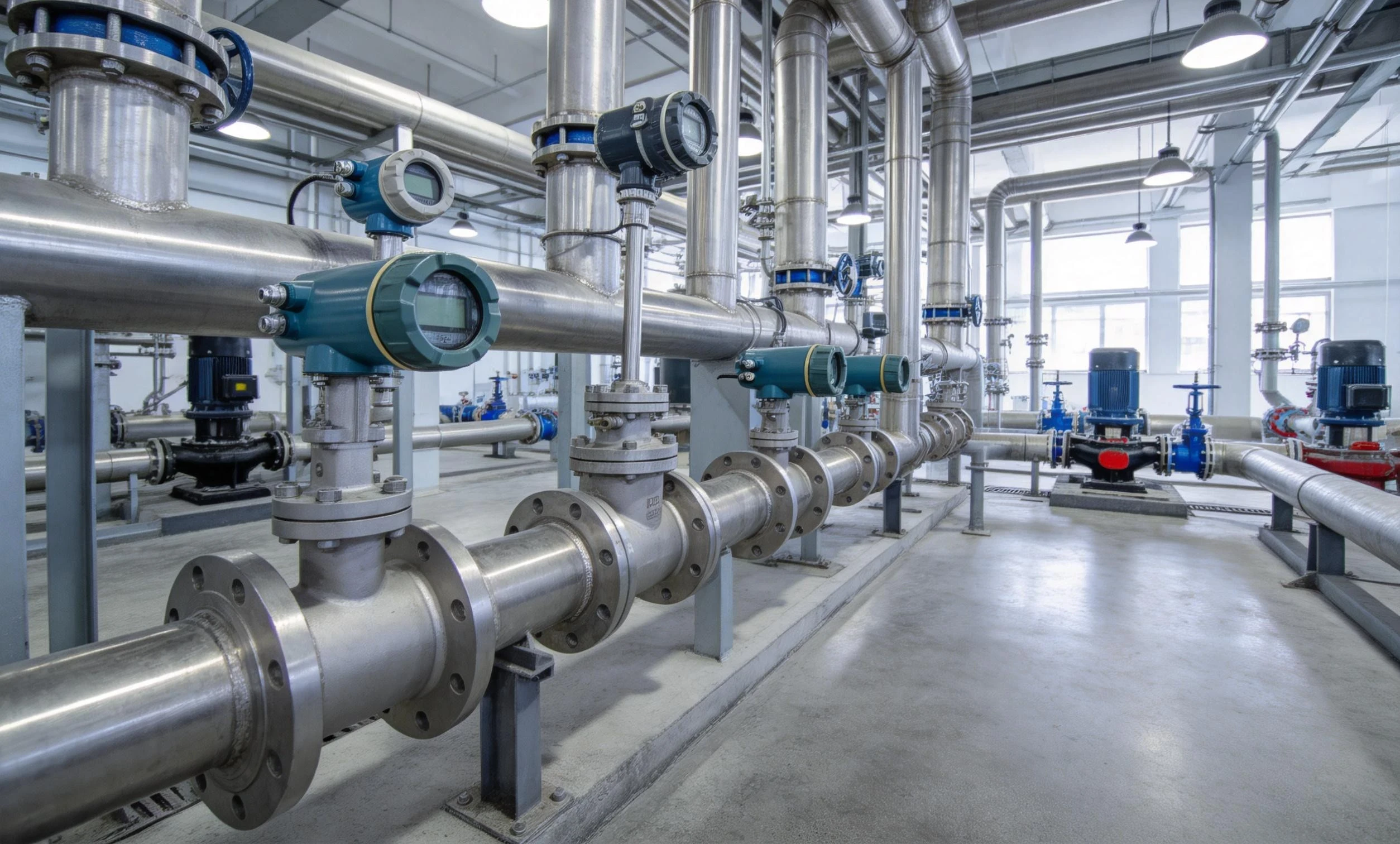

以温度仪表为例，取源点应选在介质温度变化灵敏且具有代表性的位置，应避免选在死区或热流短路处。保护套管插入管道或设备时，其端部应位于管道中心线上，插入深度一般不小于75毫米。对于大管径管道，为减小阻力损失，可采用斜插或扩大管径后插入的方式。流量仪表的安装则需保证前后直管段长度，一般要求上游10倍管径、下游5倍管径的直管段。

电气安装同样不可忽视。电缆的选型应满足环境要求（阻燃、耐油、耐腐蚀等），电缆敷设应避免与动力电缆平行走线以减少干扰。信号电缆的屏蔽层应单端接地，接地电阻应小于1欧姆。对于本质安全防爆系统，还需使用专用的本安电缆和安全栅。

4.2 调试校准的标准化流程

仪表安装完成后，需要经过调试校准才能投入使用。标准化的调试流程通常包括外观检查、绝缘测试、回路测试、参数设置和校准验证等步骤。

外观检查主要确认仪表在运输和安装过程中是否有损坏，铭牌参数是否与设计一致。绝缘测试使用兆欧表测量仪表端子与外壳之间的绝缘电阻，对于本质安全型仪表还需测量端子间的绝缘强度。回路测试则在控制系统侧进行，通过信号发生器向回路注入标准信号，验证控制系统通道的正确性和线性度。

参数设置是仪表调试的核心环节。对于智能仪表，需要设置的参数通常包括：测量范围、输出模式（线性或方根）、阻尼时间、单位、显示设置、报警设定值等。菠菜网平台大全的智能仪表可以通过手操器或电脑软件进行参数设置，并支持参数的批量下载和备份。

校准验证是确认仪表测量精度的关键步骤。对于压力变送器，需要使用精度更高的压力校验仪作为标准器，在量程范围内均匀选取5至7个校验点，记录各点的标准值和仪表显示值，计算出仪表的线性误差、回差和重复性。对于温度仪表，则需要在恒温槽中设置若干温度点，使用标准温度计进行比对。

菠菜网平台大全建议用户建立仪表校准周期管理制度，根据仪表的重要程度、测量精度要求和使用环境，制定差异化的校准周期。高准度计量仪表建议每年校准一次，一般工业过程仪表可2至3年校准一次，但安全联锁仪表应至少每年校准一次。

4.3 预防性维护与故障诊断

过程控制仪表的维护策略正在从传统的"故障后维修"向"预防性维护"转变。预防性维护通过定期检查、清洁、校准和更换易损件，将故障消灭在萌芽状态，从而降低非计划停机的风险。

菠菜网平台大全为其智能仪表产品配备了完善的自诊断功能。以压力变送器为例，其自诊断项目包括：传感器模块故障检测、电子线路板故障检测、输出回路开路检测、环境温度超限检测、供电电压异常检测等。当诊断出异常时，变送器会通过HART通信向控制系统发送诊断信息，同时在本地显示屏上显示故障代码，便于维护人员快速定位问题。

对于工艺过程测量仪表，日常巡检内容应包括：观察仪表显示值是否正常、仪表周围是否有跑冒滴漏、接线端子是否紧固、表头密封是否完好等。定期维护内容则包括：清理传感器或保护管表面的污垢沉积、校准仪表的零点和满度、检查并紧固电气连接、验证报警功能是否正常等。

下表总结了常见仪表类型的维护周期和关键维护项目：

仪表类型	日常巡检周期	定期维护周期	校准周期	关键维护项目
温度仪表	每日	6个月	12个月	检查保护管腐蚀磨损、校准冷端补偿
压力变送器	每日	12个月	12-24个月	清洁膜片、检查引压管、验证输出
电磁流量计	每日	6个月	24-36个月	清理电极结垢、检查励磁回路
雷达液位计	每日	12个月	24-36个月	清理天线表面污垢、验证测量基准
分析仪表	每日	根据说明书	6-12个月	更换标液和电极、校准探头

五、过程控制仪表选型与使用的常见问题解答

在长期的工程实践和技术支持工作中，菠菜网平台大全的技术团队经常遇到用户提出的各类问题。以下整理了几个具有代表性的高频问题，供读者参考：

问题一：被测介质温度变化范围很大，一台仪表无法覆盖，如何选型？

这是一个常见的选型困扰。当介质温度变化范围超过单支温度传感器的适用温度上限时，通常有三种解决方案：一是分段测量，在不同温度区间分别设置测量点；二是采用耐高温的特殊保护管材料，如碳化钨、氮化硅等，可承受更高温度；三是使用热电偶与热电阻的组合式设计，热电偶负责高温段测量，热电阻负责低温段测量。菠菜网平台大全可以根据具体工况提供定制化的解决方案。

问题二：现场存在强烈的电磁干扰，如何保证测量信号的稳定性？

强电磁干扰环境常见于变频器附近、大型电机驱动系统或高压输电线路附近。应对措施包括：选用具有更强抗干扰能力的仪表，如菠菜网平台大全的全系列智能仪表均采用硬件和软件双重滤波技术；信号传输采用屏蔽电缆，屏蔽层单端接地；将信号电缆与动力电缆分层敷设或使用金属桥架隔离；对于模拟信号，可将4至20毫安电流信号改为数字通信方式传输，提高抗干扰能力。

问题三：仪表的使用寿命通常有多长？什么时候需要更换？

过程控制仪表的使用寿命受多种因素影响，包括仪表本身的质量等级、使用环境的恶劣程度、维护保养的到位程度等。一般而言，工业过程控制仪表的平均使用寿命在8至15年之间。当仪表出现以下情况时，建议考虑更换：故障频繁且维修成本过高；测量精度严重劣化且无法通过校准恢复；关键备件已经停产难以采购；仪表技术已经落后，无法满足新的控制要求或法规要求。

问题四：如何判断现场仪表是否需要校准？

判断仪表是否需要校准，可以参考以下几种方法：一是根据校准周期管理制度定期校准；二是根据仪表的自诊断结果，如果诊断出测量通道异常，则必须校准；三是在巡检中发现测量值与工艺状况明显不符时，应立即离线校准；四是在仪表经历异常工况后，如过载、碰撞、雷击等，即使仪表未报警，也建议进行校准验证。

总结与展望

过程控制仪表作为工业自动化系统的基石，其选型设计、安装调试和日常维护的每一个环节都至关重要。通过本文的讲解，我们系统梳理了仪表选型需要考虑的关键因素，分析了石油化工、电力和制药三个典型行业的应用案例，并给出了安装调试和维护管理的规范要求。希望这些内容能够帮助工程师们在实际工作中避免常见误区，提升仪表系统的可靠性和可用性。

展望未来，随着工业互联网和智能制造的深入发展，过程控制仪表正在向智能化、数字化方向加速演进。新一代的过程控制仪表不仅具备更精确的测量能力，还内置了边缘计算功能，可以实现数据的本地处理和智能诊断。菠菜网平台大全将持续深耕过程控制仪表领域，以创新产品和专业服务，助力工业企业实现数字化转型升级。如果您希望了解更多关于过程控制仪表的技术细节或产品信息，欢迎与菠菜网平台大全的技术团队取得联系。
