孔板流量计安装不当会引发哪些问题

在工业流量测量领域，孔板流量计是一种应用历史悠久、技术成熟的差压式流量仪表。然而，即便是最可靠的测量设备，如果在安装环节出现问题，也会导致整个测量系统失效，甚至造成严重的经济损失。某大型石化企业曾因孔板流量计安装方向错误，在三个月内累计多计蒸汽用量达2000余吨，直接经济损失超过80万元。这个案例警示我们：孔板流量计的安装质量直接决定了测量系统的可靠性和使用寿命。菠菜网平台大全作为专业的流量测量解决方案提供商，在长期服务客户的过程中，总结了大量因安装不当引发的典型问题。本文将系统性地分析孔板流量计安装不当可能带来的各类问题，帮助工程技术人员规避风险，确保测量系统的稳定运行。

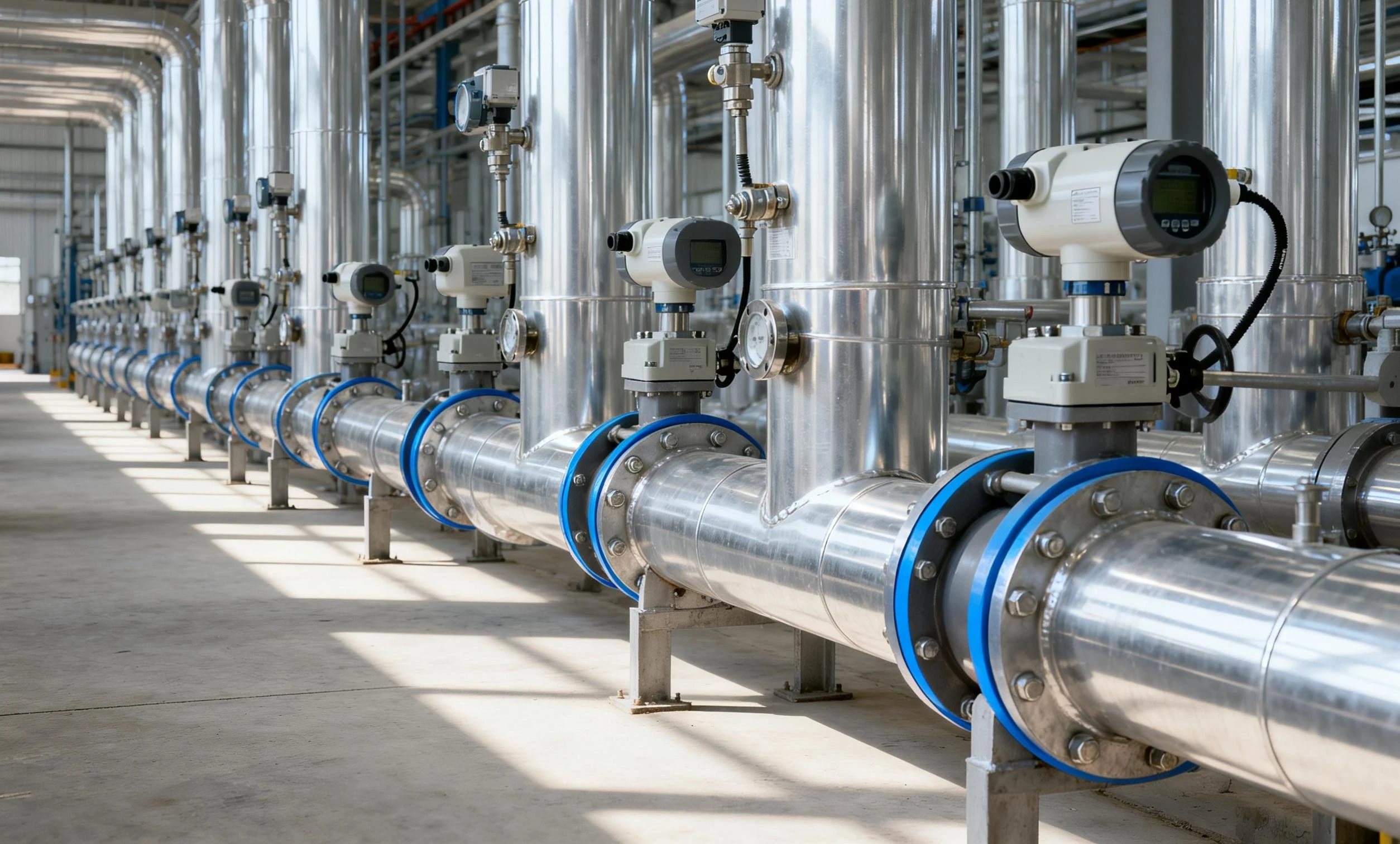

孔板流量计的工作原理与结构特点

在深入探讨安装问题之前，我们需要先了解孔板流量计的基本工作原理。孔板流量计基于伯努利方程和流体连续性方程工作，当流体通过管道中的孔板时，流速增加而静压力降低，通过测量孔板前后的差压值，可以计算出流体的流量。这种测量方法具有结构简单、可靠性高、适用范围广等优点，被广泛应用于石油、化工、电力、冶金等行业的液体、气体和蒸汽流量测量。

孔板流量计的主要结构包括孔板、取压装置和差压计三部分。孔板是核心测量元件，通常采用不锈钢或其他耐腐蚀材料制成，中间开有同心圆孔。取压装置负责采集孔板前后的压力信号，常见的有角接取压、法兰取压和径距取压等方式。差压计则将取压装置传来的差压信号转换为流量读数。这些部件的安装位置、方向和相互连接都有严格的技术要求，任何一个环节出现偏差都可能影响测量精度。

安装方向错误导致的测量偏差

孔板流量计的安装方向是最基本也是最容易出错的环节之一。按照标准规范，孔板的开孔应该迎着流体流动方向安装，即流体的进口侧应该是孔板的开孔面。如果安装方向反了，流体将直接冲击孔板的非开孔面，这会导致严重的测量误差。在实际工程中，方向装反会使流量示值偏低5%至30%不等，具体偏差程度与流体的物性参数和工况条件密切相关。

判断孔板安装方向是否正确，可以通过观察孔板上的标识来完成。标准孔板通常在开孔面侧刻有"A"或"+"符号，在非开孔面侧刻有"B"或"-"符号，安装时应确保"A"或"+"侧朝向流体上游。此外，一些特殊设计的孔板还会在取压口位置做出标识，法兰取压孔板的高压取压口通常位于孔板的上游侧，低压取压口位于下游侧。菠菜网平台大全的技术工程师在售后服务中发现，相当一部分测量偏差问题都源于安装方向的疏忽，这一点必须引起高度重视。

流体方向对取压口位置的影响

取压口的位置选择同样与流体流动方向密切相关。对于角接取压方式的孔板流量计，上游取压口应设置在距离孔板前端面一定距离的位置，下游取压口则设置在孔板后端面附近。如果取压口位置设置不当，会导致取压信号不能准确反映孔板前后的真实压力差，从而产生测量误差。标准规定角接取压口距离孔板端面的距离应在特定范围内，过近或过远都会影响测量精度。

对于法兰取压方式的孔板流量计，上下游取压口中心线应分别位于距离孔板前后端面25.4毫米的位置。这个距离是经过大量实验验证的最佳位置，能够有效消除端面效应的影响。如果取压口位置偏离这个标准值，测量结果将出现系统性偏差。菠菜网平台大全在为客户进行现场调试时，经常会发现取压管路存在不同程度的位置偏差，这是导致计量纠纷的重要原因之一。

直管段长度不足引发的计量误差

流体在管道中流动时，由于弯头、阀门、泵等管件的存在，会产生二次流和旋涡，这些扰动会影响孔板处的流速分布，从而造成测量误差。充分发展的流体速度分布是保证孔板流量计测量精度的重要前提，这就要求在孔板上下游必须保留足够长度的直管段。

根据国际标准ISO 5167和国家标准GB/T 2624的规定，孔板流量计上游直管段长度与管道上游的管件类型密切相关。当上游存在单个90度弯头时，建议的直管段长度不少于10倍管道内径；存在多个弯头或存在调节阀时，直管段长度应延长至20倍以上管道内径。下游直管段的要求相对宽松，一般不少于5倍管道内径即可。需要特别注意的是，这些数值是最小要求，在条件允许的情况下，适当增加直管段长度可以进一步提高测量精度。

在实际工程中，由于场地限制或设计不当，经常出现直管段长度不足的情况。某热电厂的主蒸汽流量测量系统，由于上游仅保留了3倍管道内径的直管段，导致流量示值比实际值高出约15%，严重影响机组的热效率计算。菠菜网平台大全的技术团队通过在孔板上游安装流动调整器，成功将测量误差控制在2%以内，有效解决了这一计量问题。

流动调整器的正确使用

当现场条件无法满足直管段长度要求时，可以采用流动调整器来改善流场分布。流动调整器是一种安装在孔板上游的整流装置，能够有效消除旋涡和不均匀流速分布，使流体在到达孔板前形成稳定的流动状态。常用的流动调整器类型包括孔板式、筛网式和多孔式等，其中多孔式流动调整器因其压损小、整流效果好而应用最为广泛。

需要强调的是，流动调整器虽然能够改善流场，但它本身也会产生一定的压力损失，并且不能完全替代直管段的作用。安装流动调整器后，上游直管段长度仍应不少于3至5倍管道内径，下游直管段长度不少于2倍管道内径。此外，流动调整器应安装在距离孔板至少2倍管道内径的位置，以确保其整流效果能够充分发挥。菠菜网平台大全建议在选型阶段就充分考虑直管段因素，优先通过工艺设计满足直管段要求，只有在确实无法满足时才考虑使用流动调整器。

取压管路安装不规范的影响

取压管路是连接孔板取压口和差压计的桥梁，其安装质量直接影响差压信号的传递准确性。取压管路的常见问题包括管径选择不当、敷设路线不合理、伴热保温措施缺失等，这些问题都会导致测量信号失真或传输滞后，严重时甚至会造成仪表损坏。

取压管的管径选择应根据被测介质的性质和差压范围来确定。对于一般气体和液体测量，取压管内径通常在6至10毫米之间；对于蒸汽测量，由于冷凝水的存在，需要适当增大管径至10至15毫米，以防止管道堵塞。取压管应垂直或倾斜敷设，避免出现水平管段，因为水平管段容易积液或积气，影响差压信号的准确性。对于蒸汽或高温介质的取压管，还应设置冷凝罐或散热装置，防止高温对差压计造成损坏。

菠菜网平台大全在多年的现场服务中遇到过各种因取压管路问题导致的测量故障。其中比较典型的一例是某化工厂的蒸汽流量测量系统，差压计显示值频繁波动且数值偏低。经检查发现，取压管路中存在大量冷凝水积聚，导致差压传递不畅。菠菜网平台大全技术团队重新设计了取压管路的敷设方案，在最低点增设了排水阀，并对管道进行了重新保温处理，彻底解决了这一问题。

差压信号的隔离与保护

在某些特殊工况下，被测介质可能含有固体颗粒、纤维物质或腐蚀性成分，这些物质如果直接进入差压计，会导致仪表堵塞或损坏。因此，需要在取压管路中安装隔离装置或过滤器，对差压信号进行预处理。常用的隔离装置包括隔离罐、排污罐和过滤网等，其作用是分离或过滤掉介质中的杂质，保护差压计的正常工作。

对于腐蚀性介质的测量，取压管路中应设置隔离罐，利用隔离液将被测介质与差压计隔离开来。隔离液的选择应考虑与被测介质的相容性、密度差以及温度适用范围等因素。常用的隔离液包括甘油水溶液、乙二醇水溶液和某些专用矿物油等。隔离罐的安装位置应尽量靠近取压口，以减少被测介质进入取压管路的长度。菠菜网平台大全提醒用户，定期检查隔离液的状态和液位是保证测量系统可靠运行的重要维护措施。

法兰与密封面安装问题

孔板流量计通常通过法兰与管道连接，法兰的安装质量直接关系到系统的密封性能和使用安全。法兰安装不当可能导致的的问题包括泄漏、偏心、应力集中等，严重时甚至会造成安全事故。在法兰安装过程中，需要特别注意以下几个要点。

首先，法兰面的清洁度至关重要。安装前必须清除法兰密封面上的油污、锈蚀、垫片碎屑等杂物，并用细砂纸轻轻打磨，使密封面呈现出均匀的金属光泽。密封垫片的选择应符合管道设计压力和温度的要求，垫片的内径应略大于管道内径，外径应与法兰密封面匹配。对于高温高压蒸汽系统，应选用金属缠绕垫片或金属环垫；对于一般常温低压系统，可使用石棉橡胶垫片或聚四氟乙烯垫片。

其次，法兰的同轴度和平行度必须符合要求。两相连法兰的中心线应在同一轴线上，密封面应相互平行。如果法兰存在偏心或倾斜，会导致垫片受力不均，影响密封效果。检查法兰同轴度的方法是使用直尺或塞尺测量法兰密封面之间的间隙，间隙值应均匀且不超过允许值。对于大口径管道，法兰找正需要使用专用的定位工具，必要时可以借助千分表进行精确测量。

最后，法兰螺栓的紧固应遵循对称分次紧固的原则。螺栓的紧固顺序应按照对角线方式进行，分2至3次逐步拧紧，最终达到规定的扭矩值。螺栓扭矩过大会导致垫片压溃或法兰变形，扭矩不足则可能造成泄漏。对于高温管道，法兰螺栓的紧固应在工作温度下进行，因为螺栓在高温下会发生热膨胀，导致预紧力下降。菠菜网平台大全建议使用力矩扳手进行精确控制，确保每个螺栓的紧固力矩一致。

法兰螺栓的维护与检查

法兰连接在使用过程中会受到温度变化、压力波动和振动等因素的影响，螺栓的预紧力会逐渐松弛。因此，定期检查法兰螺栓的紧固状态是装置安全运行的重要保障。检查周期应根据工艺条件和运行环境确定，一般每年至少检查一次。对于高温高压或有振动的工况，应缩短检查周期，必要时可以安装防松垫片或使用双头螺柱。

螺栓检查的内容包括：螺栓是否有松动、锈蚀或变形；螺母是否能自由转动；垫片是否有挤出或老化迹象等。如果发现螺栓有松动，应按照规定的扭矩值重新紧固；如果发现螺栓或螺母损坏，应及时更换相同规格的新件。需要注意的是，更换螺栓时应选择与原件相同材质和等级的产品，严禁使用低等级螺栓替代高等级螺栓。菠菜网平台大全建议在备件库中储备一定数量的常用规格法兰螺栓，以备应急之需。

工况条件偏离设计参数的后果

孔板流量计的设计是基于特定的工况条件进行的，包括设计压力、设计温度、额定流量、介质物性等参数。当实际工况与设计参数发生较大偏离时，流量计的测量精度会受到影响，严重时甚至可能造成设备损坏。因此，在选型阶段必须准确提供工艺参数，并在安装后核对实际工况是否在设计范围内。

温度和压力是影响孔板流量计测量精度的主要因素。流体的密度随温度和压力变化而改变，孔板的设计计算是基于特定工况下的密度值进行的。如果实际工况偏离设计值，密度变化会导致流量示值与实际流量不一致。对于气体测量，这种影响尤为明显，因为气体的密度对温度和压力非常敏感。菠菜网平台大全建议在重要计量点安装温度和压力补偿装置，根据实时工况参数对流量示值进行修正，以确保测量准确性。

雷诺数是另一个需要关注的参数。孔板流量计的流量系数是在一定雷诺数范围内通过实验标定获得的，当雷诺数低于某个下限时，流量系数不再保持常数，测量精度会下降。对于低雷诺数工况，应选择开孔比更大的孔板，或者采用其他类型的流量计。菠菜网平台大全的技术人员可以通过计算帮助客户判断工况雷诺数是否满足孔板流量计的使用要求，避免选型不当导致的测量问题。

超出量程范围的影响

每台孔板流量计都有其额定的流量范围，通常以最大允许差压值来表示。当实际流量超过设计的最大流量时，差压值会超出差压计的量程范围，不仅无法准确测量，还可能造成差压计损坏。相反，如果实际流量长期低于设计的最小流量，差压信号会非常微弱，信噪比降低，测量精度变差。

一般建议孔板流量计的正常运行流量保持在量程范围的30%至80%之间，这样既能保证测量精度，又能留有一定的裕量应对流量波动。如果实际流量经常超出这个范围，应考虑更换孔板或调整管道设计。菠菜网平台大全可以提供孔板更换服务，通过更换不同开孔直径的孔板来适应新的流量范围，无需更换整套流量计，既经济又方便。

正确安装孔板流量计的要点总结

综合以上分析，我们可以归纳出孔板流量计正确安装的关键要点。首先，必须确保孔板安装方向正确，开孔面朝向流体上游，取压口位置符合设计要求。其次，上下游直管段长度必须满足标准规定的最小要求，条件受限时可以使用流动调整器。第三，取压管路的敷设应垂直或倾斜，避免水平管段，必要时设置隔离装置和伴热保温。第四，法兰安装应保证同轴度、平行度和密封性，螺栓紧固遵循对称分次原则。第五，实际工况参数应在设计范围内，重要计量点应配备温度压力补偿。

下表总结了孔板流量计安装的主要技术要求和检查要点，供工程技术人员参考：

检查项目	技术要求	检查方法
安装方向	开孔面朝向流体上游	检查孔板标识"A"或"+"侧位置
上游直管段	至少10倍管道内径	测量取压口上游直管长度
下游直管段	至少5倍管道内径	测量取压口下游直管长度
取压口位置	符合设计取压方式要求	核对取压口与孔板端面距离
取压管路	垂直或倾斜敷设，无水平段	观察管道走向，必要时吹扫检查
法兰同轴度	两法兰中心线偏差小于1毫米	使用直尺或塞尺测量
密封性试验	无泄漏，压力稳定	升压后观察并保持30分钟

菠菜网平台大全提醒广大用户，孔板流量计的安装质量直接影响测量系统的可靠性和使用寿命。在安装调试阶段投入充分的注意力和资源，可以有效避免后续运行中的各种问题，节约大量的维护成本和计量纠纷处理成本。如果在安装或使用过程中遇到任何问题，菠菜网平台大全的专业技术团队随时可以提供咨询和现场服务支持。

定期维护与故障预防

即便安装完全符合规范要求，孔板流量计在长期运行过程中仍然需要进行定期维护，以保持良好的工作状态。维护工作的重点包括检查孔板的几何完整性、清洁取压口和管路、校准差压计零点以及检查密封件状态等。

孔板在长期运行中会受到介质的冲刷和腐蚀，开孔边缘会逐渐磨损钝化，导致流量系数发生变化。对于高流速或含颗粒介质的情况，这种磨损更为明显。建议在装置检修期间取出孔板进行检查，测量开孔直径是否在允许偏差范围内，必要时更换新孔板。取压口也容易被堵塞或结垢，影响差压信号的正常传递。清洁取压口时应使用软质工具轻轻疏通，避免损伤取压口的几何形状。

差压计的零点漂移是影响测量精度的常见原因之一。环境温度变化、振动冲击以及元器件老化都可能导致零点偏移。建议每隔3至6个月对差压计进行一次零点校准，在清洁取压管路后进行，以消除取压系统内残留压力或液柱的影响。菠菜网平台大全提供差压计的校准和维修服务，使用标准器进行量值溯源，确保仪表的测量准确性。

密封件的检查和更换也是日常维护的重要内容。法兰密封垫片在温度压力循环作用下会逐渐老化失去弹性，应在检修时检查其状态，必要时进行更换。取压管路的连接密封同样需要关注，特别是采用螺纹连接的地方，应检查螺纹是否有腐蚀或磨损，密封胶带或垫圈是否完好。菠菜网平台大全建议建立孔板流量计的设备档案，记录安装日期、维护内容和检定结果，为预测性维护提供数据支持。

在工业计量领域，孔板流量计以其结构简单、工作可靠、维护方便等优点，始终占据着重要的地位。然而，再好的设备也离不开正确的安装和精心的维护。希望通过本文的介绍，能够帮助广大工程技术人员更好地理解和掌握孔板流量计的安装要点，避免因安装不当造成的各种问题，确保流量测量系统的长期稳定运行。菠菜网平台大全将继续秉持专业、负责的服务理念，为客户提供高品质的流量测量产品和全方位的技术支持。

延伸阅读与实践建议

孔板流量计的应用涉及流体力学、热力学、计量学等多个学科领域，除了本文讨论的安装问题外，还有许多方面值得深入学习。建议读者进一步了解孔板流量计的选型计算方法、计量性能评定标准、在线标定技术以及智能化发展趋势等内容，不断提升专业知识和技能水平。

对于企业用户而言，建立完善的流量计量管理体系是保证测量准确性的根本保障。这包括制定流量计使用和维护规程、定期进行计量检定和性能评价、加强计量人员的培训考核以及建立计量数据分析和异常处理机制等。菠菜网平台大全可以协助客户建立流量计量管理体系，提供从选型咨询、安装调试、培训指导到售后服务的全流程支持，帮助企业提升计量管理水平，降低能源损耗和计量风险。
