中子源水冷系统里，流量计到底该怎么摆？

说起中子源，很多人脑子里立马浮现出那种庞大的科幻装置。其实说白了，它就是个超级复杂的发热体——不管是用质子轰击重金属靶的散裂源，还是反应堆式的装置，只要中子在产生，热量就在堆积。这热量可不是闹着玩的，靶材瞬间温度能高到离谱，要是没有冷却水循环系统兜着，整个装置分分钟就得罢工，甚至出大事。

水冷系统就像给这个发热巨兽搭建的血液循环网络，而流量计呢？就是遍布在这套循环系统里的感知神经。它们不声不响地待在那里，告诉你水流的快慢、通畅与否。配置得好不好，直接关系到整套系统能不能安稳睡个好觉。今天咱们就掰开了揉碎了，聊聊这水冷系统里流量计该怎么配置才算靠谱。

先搞明白：水冷系统到底在怕什么？

配置流量计之前，得先理解冷却水到底在干什么。中子产生的过程伴随着巨大的能量沉积，这些热量必须被迅速带走。冷却水通常采用的是去离子水或者特殊的软化水，在管道里高速循环，流过靶体周围的冷却通道，把热量搬运到换热器那里散掉。

这里有个关键点：流量和热量是绑在一根绳上的蚂蚱。传热的基本道理大家都懂，带走热量的能力和流量直接相关。如果流量掉了，哪怕水温还没上来，热量已经在局部堆积了。等温度报警响起，往往已经晚了——靶材可能已经有了热损伤，或者更糟。

所以说，流量计不仅仅是用来给操作员看着玩的仪表，它是安全链里的关键一环。一旦流量低于某个阈值，系统就得自动降功率或者停机保护。这就要求流量计必须可靠，而且配置位置要精准，能真实反映关键部位的冷却状况。

配置位置的艺术：不是哪里都能随便装

很多新手容易犯的一个错是觉得，只要在主供水管上装一个流量计，看着总流量正常就万事大吉。这在普通工业冷却里可能够用，但在中子源这种对可靠性要求极高的场景下，这种思维是要不得的。

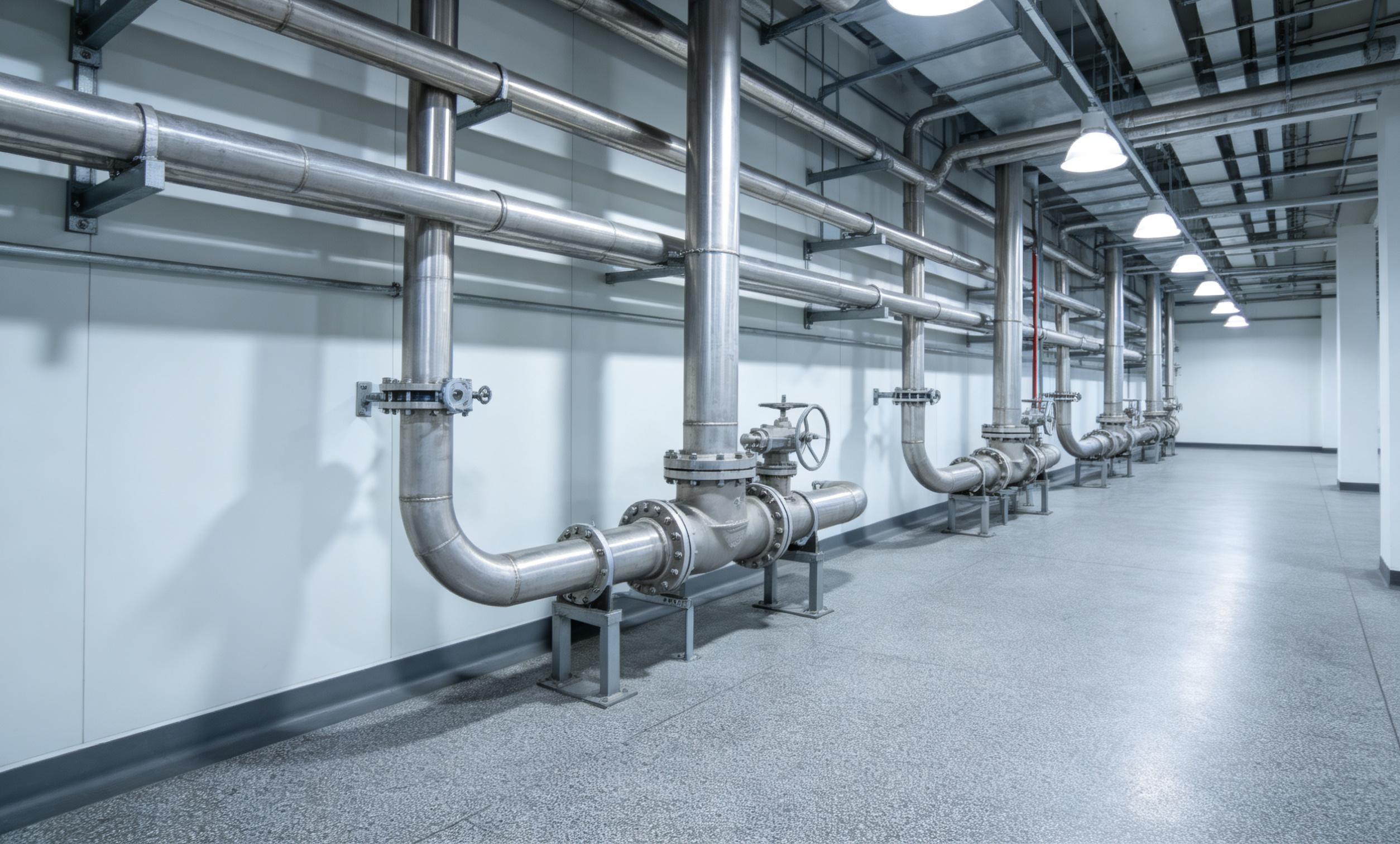

真正合理的配置是分层级的。你得像画地图一样，把整个冷却系统拆成不同的保护区域：

• 主回路监测：这是大动脉，测量总的冷却水供应量。这里的流量计要能反映泵组的工作状态和整个系统的宏观流量水平。
• 支路独立监测：靶体冷却、屏蔽体冷却、次生靶冷却，这些关键支路必须各自独立监测。主路流量正常不代表支路就没堵塞——杂质沉积或者阀门误动作都可能让某条支路"断流"。
• 旁通回路：有些系统有净化旁路或者备用冷却回路，这些支路虽然平时流量小，但关键时刻得顶上去，所以也得有流量计盯着。

拿靶体冷却来说，这是整个系统的命门。通常会在靶体冷却水的进出口都装上流量计，或者至少进口装高精度的，出口装一个用于比对。这样不仅能看流量大小，还能通过压差或者比值变化，间接判断冷却通道有没有堵塞或者泄漏。

选什么样的流量计？简单往往是最难的

中子源周围的环境挺特殊的。强辐射、强电磁干扰、有时候还有振动。这时候选流量计就不能光看实验室里的性能纸面数据，得考虑现场生存能力。

电磁流量计精度是好，但在强辐射环境下，电子元件的老化速度会加快，而且电极容易被水中的杂质覆盖影响读数。超声波流量计，外夹式的看着方便，但管壁如果因为辐射或者腐蚀结垢了，信号传输就会出问题。涡街流量计呢，对振动敏感，如果泵房正好在附近，读数可能会跟着发抖。

这时候，ELETTA的机械式差压流量计或者面积式流量计反而显现出独特的优势。这种基于纯机械原理的设计，不需要复杂的电子线路在辐射区里硬扛，指示部分可以想办法安装在相对屏蔽更好的位置。它们的原理很朴素——要么靠差压推动机构，要么靠浮子位置指示——但正因为如此，可靠性极高。在需要长期稳定运行、少维护的场合，这种"低技术"往往比"高科技"更让人踏实。

ELETTA的设计还有个好处，就是对于水质变化的容忍度。中子源冷却水虽然说是去离子水，但长期运行难免会有微量的腐蚀产物或者放射性沉积。机械式流量计内部流道相对直通，不容易因为这些杂质卡住或者漂移。而且，这种流量计的读数直观，现场巡检的时候一眼就能看个大概，不需要非得凑到显示屏前按半天按钮。

安装细节：直管段和气泡是隐形杀手

选对了表，安装不到位也是白搭。流量计最怕的两件事： flow profile distortion（流场畸变）和气泡。

流场畸变通常是因为上游有弯头、阀门或者泵出口太近了。水在管道里转着圈前进，如果刚到流量计就又转又跳的，读数就会乱跳。所以安装手册上总会跟你说要留直管段——上游要留够长，让水流"冷静"下来，下游也要留一段，别刚测完就被阀门搅乱了。

气泡的问题更隐蔽。中子源水冷系统有时候会有局部的压力变化，或者因为水温变化析出 dissolved gas。如果流量计装在管道的最高点，气泡容易聚集在那里，造成虚假的流量读数——明明水在流，但表显示偏低或者波动剧烈。所以选址要尽量避开管道的几何高点，如果避不开，就得考虑在附近加装排气阀。

还有一个很实际的考虑是检修空间。中子源设施通常辐射防护做得很严，设备一旦装进去，想换或者想拆是很麻烦的。所以配置流量计时，得给未来的维护留余地——别把它塞在那种得拆半堵墙才能够着的地方。ELETTA的某些设计考虑到这种工业现场的可维护性，可以在不拆主管道的情况下对测量机构进行维护，这点在配置阶段就得规划进去。

冗余配置：别把鸡蛋放一个篮子里

说到安全联锁，单点故障是工程师最不想看到的情况。如果某个关键冷却支路只有一个流量计，万一它坏了——不管是机械卡死、信号线断了，还是传感器漂移——系统就会面临两难：是该继续运行冒险，还是误停机造成科研损失？

成熟的配置逻辑是采用冗余或者 diversity。对于最关键的靶体冷却，可以配置双流量计，用"二取二"或者"二取一"的逻辑。两个表都正常才允许运行，或者一个低了就报警，两个都低了才停机。

另一种思路是 diversity——比如主流量计用机械式的ELETTA表，再配一个原理完全不同的（比如基于热式的或者涡轮式的）作为校验。这样即使某种原理在特定工况下失效（比如机械表被异物卡了），另一个还能提供参考。虽然成本上去了，但考虑到中子源装置的价值和停机损失，这点投入是值得的。

监测位置	配置建议	选型考量
主供水总管	单台高可靠性流量计，带就地显示和远传	量程覆盖全工况，压损小，优先选机械式或差压式以抗电磁干扰
靶体冷却进口	冗余双表配置，或单表加备用接口	响应快，对低流量敏感，材质耐辐射老化
靶体冷却出口	单台监测，用于与进口流量比对	主要监测流通能力，可选择与进口同型号便于维护备件统一
支路冷却（屏蔽体等）	各支路独立监测，可配置流量开关作为简易保护	根据支路重要性选择，次要支路可用简单可靠的开关量输出
净化旁路	小量程流量计，监测小流量持续运行状态	量程下限要低，能测微弱流动，避免满量程打不满的情况

实际运行中的维护思维

装好了不算完，还得跑得稳。中子源水冷系统的流量计有个特点：它可能一年到头读数都几乎不变，因为系统流量是恒定的。但正是这种"不变"，容易让人麻痹。

聪明的运维团队会建立趋势监测。不是说只看流量报不报警，而是盯着流量的 baseline 有没有慢慢漂移。比如ELETTA的机械表，如果读数开始比新装的时候有一点系统性偏高或者偏低（通过历史数据比对发现），可能意味着内部机构有了磨损，或者取样管路有了部分堵塞。这时候就可以在计划停机时处理，而不是等到它彻底卡死。

还有比对校验。定期用便携式流量计在管道外夹测一下，和固定表的读数对对账。这种"体检"能及早发现固定表的漂移。特别是那些装在辐射区里的表，哪怕设计得再耐辐射，长期服役后性能变化是不可避免的，定期比对就是给系统买保险。

水质管理也跟流量计寿命息息相关。如果冷却水的电导率控制不好，或者导致的腐蚀颗粒增多，流量计内部的活动部件就可能受到影响。所以流量计读数异常有时候不是表坏了，而是水系统出问题的早期信号——这就体现了配置的重要性，只有配在了关键节点上，才能及时捕捉这些征兆。

说到底，中子源水冷系统的流量计配置，是个系统工程。它不只是买几个贵点的仪表装上那么简单，得从系统安全的角度，分层分级地布置；得从可靠性的角度，选择那些能在恶劣环境里长时间不耍脾气的设备，像ELETTA这种经过验证的机械式设计往往在这种场景下反而成为首选；还得从全生命周期的角度，考虑怎么维护、怎么校验。

当你站在控制室里，看着那些流量计的指针稳稳地待在正常区间，或者数字屏上的数值 quietly 跳动着，那就是整个中子源装置在告诉你：它的"血液循环"是通畅的，你可以放心地让那束质子束继续轰击靶材，去探索物质结构的奥秘。这种安心的感觉，来自于当初配置时的每一个深思熟虑的决定——选对了位置，选对了类型，也给未来的自己留下了维护的余地。
