医疗加速器里的水流守护者——ELETTA流量监测实践

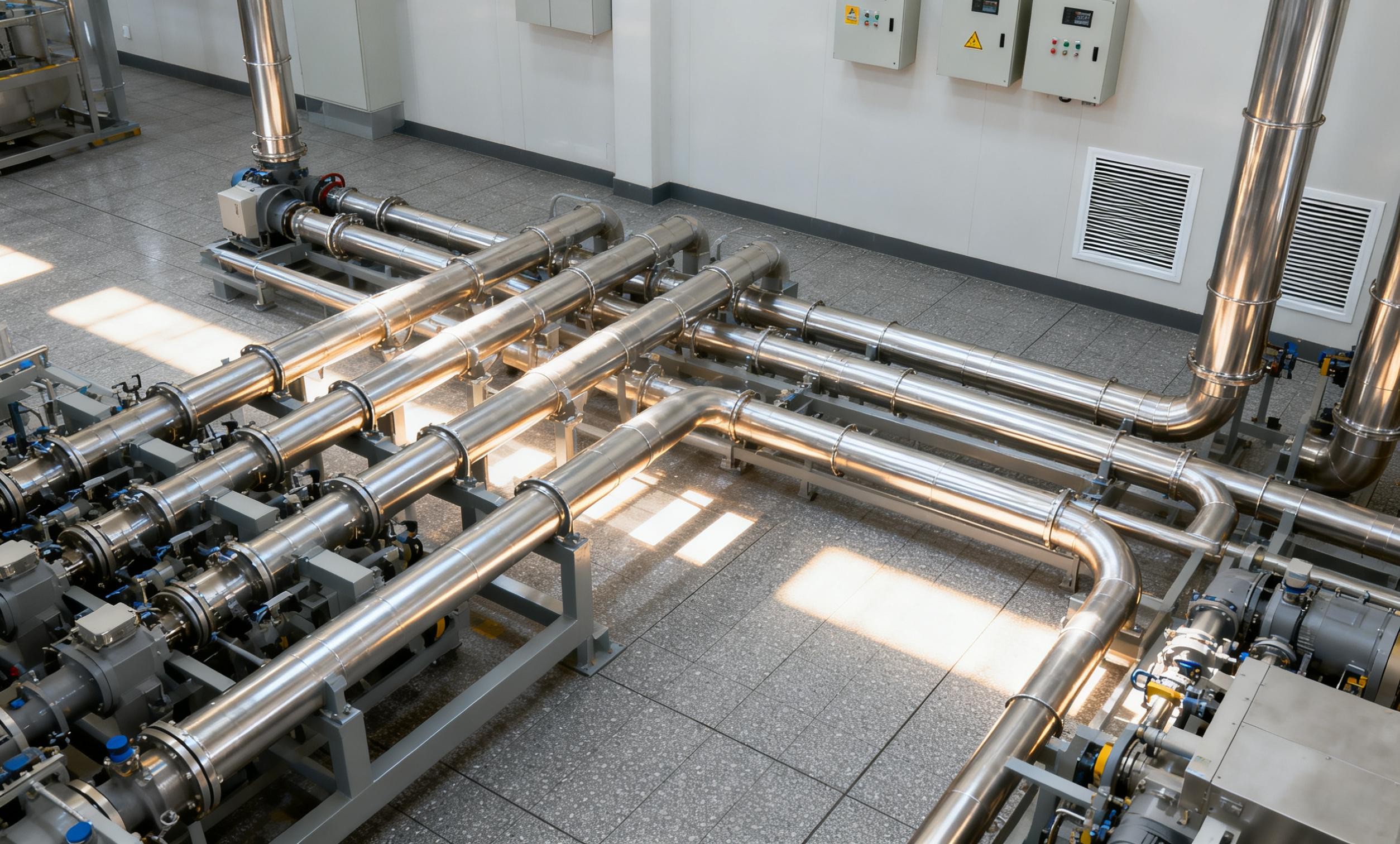

说实话，第一次走进医院放疗科的设备间，大多数人都会被那台巨大的医疗加速器震住。不是机架旋转的架势，而是它背后那套密密麻麻的管路系统。你想想看，一台能把电子加速到接近光速的机器，那个能量转化过程中产生的热量有多吓人？磁控管在工作时温度飙升，靶材被粒子轰击后炽热难当，还有那么多线圈需要恒定的温度环境。这时候，水管里流的不只是冷却液，而是整台设备的命脉。

我有个朋友在三甲医院做设备维护，他常挂在嘴边的一句话是："加速器停了，往往是水先出了问题。"这话听着夸张，但确实是过来人的经验。冷却水流量一旦异常，整个治疗流程就得中断，患者躺在治疗床上干等着，那种压力比什么技术参数都真实。

冷却水回路到底在忙什么

得先把这个道理掰扯清楚，不然后面说ELETTA的应用场景你理解不透。医疗加速器，不管是常见的直线加速器还是更复杂的质子治疗系统，核心原理都是利用高频电磁场给带电粒子加速。这个过程中，电能转化成动能的效率其实不算高，相当一部分变成了热能。

这些热量集中在几个关键部位：

• 加速管腔体：高频电磁波在这里激荡，管壁发热严重



• 靶 materials：粒子轰击靶材产生X射线或其他粒子束，靶瞬间高温
• 磁控管/速调管：产生微波的源头，本身就是高热器件
• 偏转磁铁的线圈：大电流通过铜线圈，焦耳热积聚

所以医院会给这些设备配备独立的循环冷却系统，通常是去离子水或者特殊的冷却液。水流带走热量，经过板式换热器把热量排到大楼的中央空调水里，或者干脆有独立的外冷却塔。这个循环里，流量的稳定性直接决定了温控的稳定性，而温控又决定了输出剂量的稳定性——这可是人命关天的事。

ELETTA介入的实际逻辑

那流量监测在这里扮演什么角色呢？不是说装个表看看数就行。医疗设备的流量监测有几个硬性要求：不能污染水质（毕竟要去离子），不能有压力损失过大（泵的扬程有限），还要能扛住长期的水质变化（管路内壁会慢慢结垢或滋生生物膜）。

ELETTA这类工业级的流量监测设备，之所以能被用在医疗场景，核心在于它们解决了一个矛盾：既要可靠耐用，又不能干扰流体本身。医院设备科的人最怕那种动不动就要拆管维护的传感器，加速器停机一小时，几十个患者的治疗计划就得重排，那损失比几个流量计贵多了。

在实际部署中，ELETTA的流量计通常被安装在几个关键节点：

安装位置	监测目的	实际工况特点
磁控管冷却水出口	确认换热效率，防止局部沸腾	水温较高，流量相对较小但绝不能断流
加速器主循环回路	监控总泵送能力，检测管路泄漏	流量较大，水质要求高，压力中等
精密温控支路	调节阀门的反馈依据	需要快速响应，流量随温控需求波动
旁路过滤系统	确认过滤泵运行状态	流量小但持续，监测堵塞情况

这里有个细节得提一下。以前有些医院会用简单的机械式水流量计，带个指针那种。但那种表的问题在于有运动部件，时间长了轴承磨损，指针开始卡滞，甚至出现金属碎屑污染水质。ELETTA的解决方案通常采用静态测量原理——要么是电磁感应，要么是差压靶式，反正里面没有转动的零件。这样的设计在医疗纯水里特别受用，因为不会产生额外的颗粒污染。

直线加速器里的真实场景

咱们具体说说最常见的情况——医用直线加速器。这种设备通常有个封闭的初级冷却回路，水在加速器内部循环，然后通过板式换热器把热量传给次级冷却水。初级回路的水质要求极高，电阻率得维持在一定水平以上（这里我不说具体数字，反正得接近纯水）。

在这个回路里，ELETTA的流量传感器通常装在泵的出口和回水总管上。为什么要装两个？因为这是个差压监测的思维延伸。如果出口流量正常，但回水流量明显偏小，那说明管路里有泄漏或者某个支路堵了。医院设备科的老张跟我说过，有一次他们就是通过这个流量差发现加速器旋转机架内部的软管出现了微小裂纹，及时更换避免了更严重的故障。

还有个很实际的场景是季节切换。夏天冷却塔效率高，冬天可能切换到楼内的热交换。水温变化会导致水的粘度变化，进而影响流量。恒定流量控制在这里就很重要，ELETTA的监测数据会反馈给变频器，调节泵的转速。说实话，这套逻辑听起来像是工厂里的自动化，但放在医院里，值班护士可能根本不知道背后的水流正在自动调节，她只要看到加速器状态灯是绿的，就能安心叫下一位患者进来。

质子治疗系统的特殊挑战

再说说更高端的质子治疗设备。这比直线加速器复杂得多，因为涉及到超导磁铁的液氦冷却，还有巨大的旋转机架。质子加速器的冷却系统分好几个层级：超导磁铁的液氦回路、束流管路的冷却、还有常规电气柜的冷却。

在这里，流量监测的维度更多了。比如液氦压缩机需要持续不断的冷却水，一旦断流，压缩机可能过热损坏，那维修成本可就高了去了。ELETTA的传感器在这里要面对的是极低的温度梯度和可能的微振动干扰。质子治疗设备的旋转机架重达几百吨，旋转时整个建筑都有轻微振感，普通的流量传感器可能会产生误报，但工业级的设计能过滤掉这些机械噪声。

另外，质子治疗对剂量准确性要求极高，束流的稳定性与加速腔的温度直接相关。冷却水温波动一度，可能意味着束流能量有微小偏移。ELETTA的流量数据在这里不只是个开关量，而是参与到PID温控回路的模拟量反馈。说白了，流量计在这里成了温控系统的"眼睛"，告诉调节阀该开大还是关小。

运维人员的日常与预判

聊到这，你可能会觉得这东西装上去就一劳永逸了？真不是。我认识的那位医院物理师（就是负责加速器剂量校准的），他每天早上第一件事是查看冷却系统的日志。ELETTA这类监测设备的价值，很多时候体现在趋势分析上。

比如说，某个支路的流量在过去两周里从百分之八十慢慢降到了百分之七十，而泵的转速没变。这大概率是管路在结垢，或者过滤器该清洗了。这时候提前安排维护，比等到流量报警停机要好得多。医疗设备的维护讲究个"预防性"，你不能等到患者躺在床上了才发现冷却不够。

还有种情况是气阻。冷却系统补水时如果进去了空气，会形成气塞，局部流量骤降。ELETTA的传感器如果能检测到流量的瞬间波动，结合压力传感器的读数，系统就能判断是不是进气了，自动开启排气阀。这种联动在深夜无人值守时特别重要，毕竟加速器经常要工作到晚上九点十点，做完最后一个患者才能关机。

选型时的那些纠结点

如果咱们站在医院设备采购的角度，选流量计这事儿其实挺纠结。电磁式的吧，怕水质太纯导电性不够；涡街式的吧，怕流速太低测不准；靶式的吧，又担心压损。ELETTA在医疗加速器领域的应用，通常是综合考量后的方案。

我整理了个简单的对比思路，供参考：

测量原理	适用场景	在医疗冷却中的考量
电磁式	主循环回路大流量	需确认水质电导率是否达标，长期稳定性好
靶式（变面积）	旁路监测或支路	机械结构简单，不受水质电导率影响，维护周期长
差压式	泵出口监控	可兼作阻塞检测，但需注意零点漂移
热扩散式	小流量精密监测	对低流速敏感，但需定期校准传感器头

实际部署中，医院往往会混用几种原理。主回路上用电磁的，旁路用靶式的，互为备份。这种冗余设计在关键设备上是常识，虽然成本高点，但比起停机损失算不了什么。

安装细节的烟火气

最后聊聊安装时的真实状况，这往往比选型更有意思。医疗加速器的机房通常在大楼底层，有些甚至是地下室改造。空间局促，管道排布密集。ELETTA的流量计虽然有各种安装方式，但工程师到了现场经常发现图纸和实物对不上——哦，这里多了根桥架，那里空间有限得斜着装。

这时候经验就派上用场了。上游直管段不够怎么办？有时候得加个整流器，或者把传感器挪到管路的竖直段，利用重力帮助流态稳定。还有接地问题，电磁流量计对接地要求高，医疗环境又有严格的电气安全规范，接地桩得单独打，不能和大型设备的接地混接，免得干扰。

校准也是个活。医疗加速器要求的水质太纯，有时候标准校准介质反而匹配不上。现场校准往往是用临时回路，接回普通的自来水，校准完再换回纯水回路。这中间的换算和补偿，得靠经验丰富的技术员拿捏。

夜幕降临，放疗科的灯还亮着。最后一台加速器刚刚完成治疗，开始降温程序。水管里水流平缓安静地循环，ELETTA的传感器在黑暗中老老实实记录着每一个读数。明天的第一位患者是早上七点半的，水温得在凌晨四点前稳定在设定值。设备科的值班人员扫了一眼监控屏幕，流量曲线平稳，他喝了口茶，知道今晚可以安心眯一会儿了。
